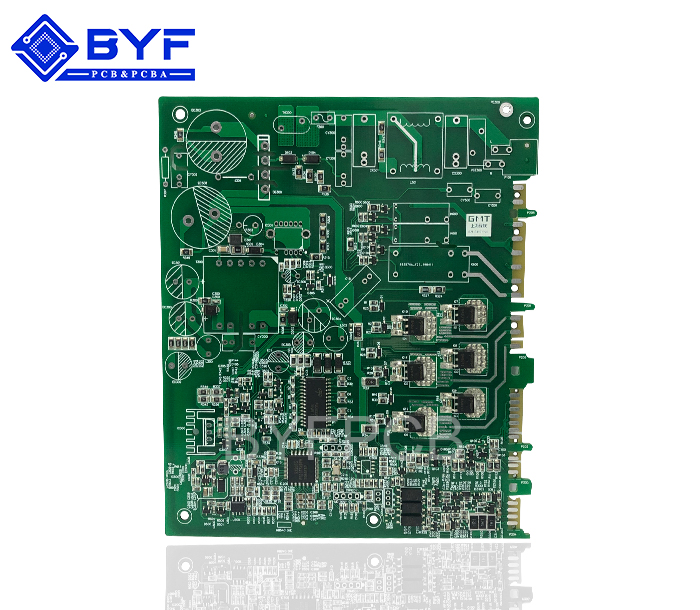

汽車主板2

產品分類:汽車SMT產品

型號:C05H5234

板材:聯茂158A
板厚:2.0±0.2mm

尺寸:86mm*130mm

最小焊盤間距:0.25mm

最小焊盤大小:0.25mm

表面處理:沉金

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

無鉛焊接工藝是目前SMT加工與PCBA組裝中應用較為廣泛的一種工藝類型,它采用無鉛焊接材料,對焊接工藝要求較高,也常常成為焊接工程師的一大挑戰與難題。在此,世紀芯工程師根據業界在SMT加工領域的技術發展趨勢以及自身工程實戰中的經驗積累,提供對無鉛焊接工藝進行開發與優化的幾種方法,供工程師參考借鑒。
  無鉛焊接工藝中,一般來說需注意以下幾個方面:
  1.選擇適當的材料和方法
  在無鉛焊接工藝中,焊接材料的選擇是最具挑戰性的。因為對于無鉛焊接工藝來說,無鉛焊料、焊膏、助焊劑等材料的選擇是最關鍵的,也是最困難的。在選擇這些材料時還要考慮到焊接元件的類型、線路板的類型,以及它們的表面涂敷狀況。選擇的這些材料應該是在自己的研究中證明了的,或是權威機構或文獻推薦的,或是已有使用的經驗。把這些材料列成表以備在工藝試驗中進行試驗,以對它們進行深入的研究,了解其對工藝的各方面的影響。
  對于焊接方法,要根據自己的實際情況進行選擇,如元件類型:表面安裝元件、通孔插裝元件;線路板的情況;板上元件的多少及分布情況等。對于表面安裝元件的焊接,需采用回流焊的方法;對于通孔插裝元件,可根據情況選擇波峰焊、浸焊或噴焊法來進行焊接。波峰焊更適合于整塊板(大型)上通孔插裝元件的焊接;浸焊更適合于整塊板(小型)上或板上局部區域通孔插裝元件的焊接;局噴焊劑更適合于板上個別元件或少量通孔插裝元件的焊接。另外,還要注意的是,無鉛焊接的整個過程比含鉛焊料的要長,而且所需的焊接溫度要高,這是由于無鉛焊料的熔點比含鉛焊料的高,而它的浸潤性又要差一些的緣故。
  在焊接方法選擇好后,其焊接工藝的類型就確定了。這時就要根據焊接工藝要求選擇設備及相關的工藝控制和工藝檢查儀器,或進行升級。焊接設備及相關儀器的選擇跟焊接材料的選擇一樣,也是相當關鍵的。
  2.確定工藝路線和工藝條件
  在第一步完成后,就可以對所選的焊接材料進行焊接工藝試驗。通過試驗確定工藝路線和工藝條件。在試驗中,需要對列表選出的焊接材料進行充分的試驗,以了解其特性及對工藝的影響。這一步的目的是開發出無鉛焊接的樣品。
  3.開發健全焊接工藝
  這一步是第二步的繼續。它是對第二步在工藝試驗中收集到的試驗數據進行分析,進而改進材料、設備或改變工藝,以便獲得在實驗室條件下的健全工藝。在這一步還要弄清無鉛合金焊接工藝可能產生的沾染知道如何預防、測定各種焊接特性的工序能力(CPK)值,以及與原有的錫/鉛工藝進行比較。通過這些研究,就可開發出焊接工藝的檢查和測試程序,同時也可找出一些工藝失控的處理方法。
  4. 控制和改進工藝
  無鉛焊接工藝是一個動態變化的舞臺。工廠必須警惕可能出現的各種問題以避免出現工藝失控,同時也還需要不斷地改進工藝,以使產品的質量和合格晶率不斷得到提高。對于任何無鉛焊接工藝來說,改進焊接材料,以及更新設備都可改進產品的焊接性能。
  5. 還需要對焊接樣品進行可靠性試驗,以鑒定產品的質量是否達到要求
  如果達不到要求,需找出原因并進行解決,直到達到要求為止。一旦焊接產品的可靠性達到要求,無鉛焊接工藝的開發就獲得成功,這個工藝就為規模生產做好了準備就緒后的操作一切準備就緒,現在就可以從樣品生產轉變到工業化生產。在這時,仍需要對工藝進行監視以維持工藝處于受控狀態。
  在PCB加工、SMT加工服務過程中,世紀芯工程師對各類焊接與加工工藝有深入的理解和經驗總結,公司在長期承接高難度、高精度電路板加工的同時,為客戶及技術人員提供各類技術注意事項與方法技巧,在此,我們沒有詳細說明無鉛焊接工藝的具體實施,后續我們將陸續為大家提供各類有價值的技術資料,請隨時關注我們的最新技術動態。
