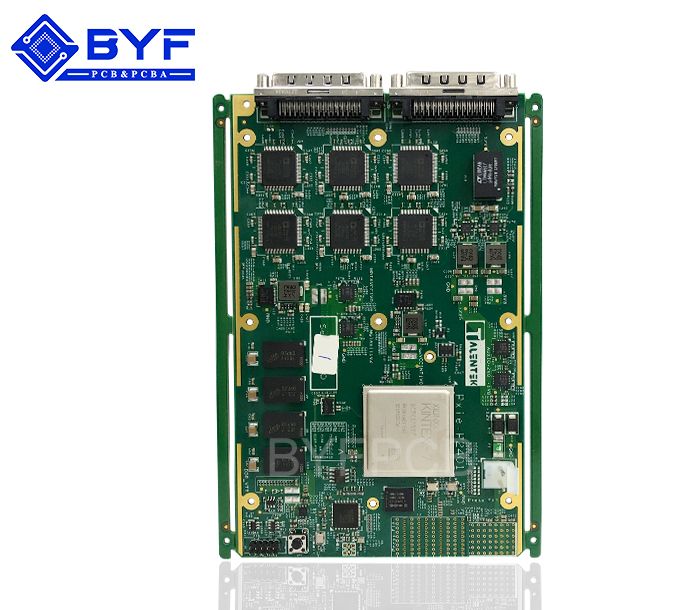

航空主板7

產品分類:軍工SMT產品

型號:J06C152199

板材:生益S1000-2
板厚:1.6±0.16mm

尺寸:130.5mm*70mm

最小焊盤間距:0.2mm

最小焊盤大?。?.25mm

表面處理:沉金

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

SMT紅膠工藝制作標準流程為:絲印→(點膠)→貼裝→(固化)→回流焊接→清洗→檢測→返修→完成。

  1、絲印

  其作用是將錫膏(焊錫膏)或紅膠(貼片膠)印到PCB線路板的焊盤上,為元器件焊接做準備。所用設備為絲印機(絲網印刷機),位于SMT工藝生產線的最前端。

 smt紅膠工藝

  2、點膠

  它是將紅膠點到PCB的的固定位置上,其主要作用是將元器件固定到PCB板上。所用設備為點膠機,位于SMT生產線的最前端或檢測設備的后面。

  3、貼裝

  其作用是將表面組裝元器件準確安裝到PCB的固定位置上。所用設備為貼片機,位于SMT生產線中絲印機的后面。

  4、固化

  其作用是將紅膠(貼片膠)融化,從而使表面組裝元器件與PCB板牢固粘接在一起。所用設備為固化爐,位于SMT生產線中貼片機的后面。

  5、回流焊接

  其作用是將錫膏(焊錫膏)融化,使表面組裝元器件與PCB板牢固粘接在一起。所用設備為回流焊爐,位于SMT生產線中貼片機的后面。

  6、清洗

  其作用是將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機,位置可以不固定,可以在線,也可不在線。

  7、檢測

  其作用是對組裝好的PCB板進行焊接質量和裝配質量的檢測。所用設備有放大鏡、顯微鏡、在線測試儀(ICT)、飛針測試儀、自動光學檢測(AOI)、X-RAY檢測系統、功能測試儀等。位置根據檢測的需要,可以配置在生產線合適的地方。

  8、返修

  其作用是對檢測出現故障的PCB板進行返工。所用工具主要為熱風槍、烙鐵、返修工作站等。配置在生產線中任意位置。
