博運發---歡迎客戶朋友來我司工廠考察指導!

24H熱線:189 2743 2288

QQ: 3007963705

工業級電路板核心廠家

一站式PCBA制造服務專家

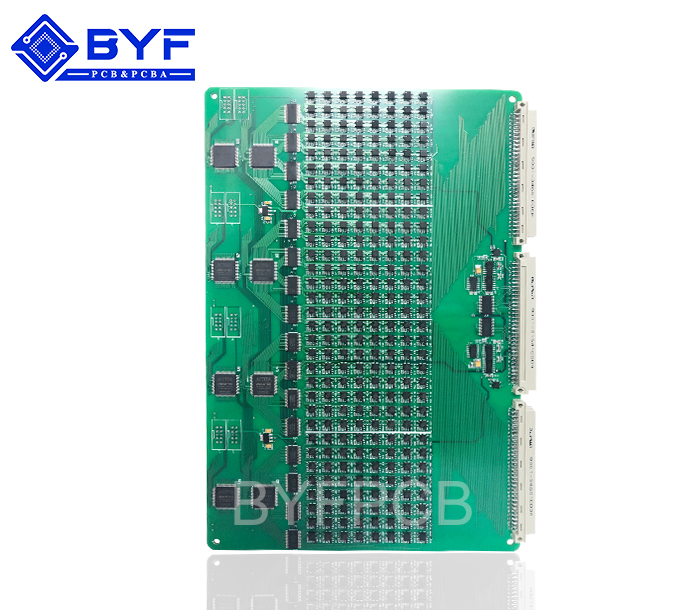

航空主板3

產品分類:軍工SMT產品

型號:G16H11099

板材:生益S1000-2
板厚:1.6±0.16mm

尺寸:35.2mm*79.1mm

最小焊盤間距:0.2mm

最小焊盤大小:0.3mm

表面處理:無鉛噴錫

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

錫膏印刷是SMT的第一道工序,如果處理不好,那么接下來的其他環節都會受到影響。SMT是PCB生產中重要的環節,應當把控好這一道關卡。那么,是什么影響錫膏的印刷質量呢?1.錫膏的質量錫膏是將合金粉末與助焊劑等混合而成的漿料,元器件是否能夠很好地焊接到焊盤上,錫膏的質量很關鍵。主要有以下幾個因素,影響錫膏的粘度:合金粉末的數量、顆粒的大小、溫度、刮刀的壓力、剪切速率、助焊劑活性等。如果錫膏的質量不過關,則不能很好地實現焊接,最終印刷的效果自然不理想。


2.錫膏的存放除了質量之外,錫膏的存放也是很重要的,如果錫膏需要回收使用,一定要注意溫度和濕度等問題,否則就會對焊點質量產生影響。過高的溫度會降低錫膏的黏度,濕度太大則可能導致變質。此外,回收的錫膏與新制的錫膏要分別存放,如果有必要,也要分開使用。

3.鋼網模板鋼網是將錫膏涂敷在PCB板上所需要涂錫膏的焊盤,鋼網的質量直接影響焊膏的印刷質量,加工前必須做好鋼網厚度和開口尺寸等參數的確認,以確保焊膏的印刷質量。PCB板上元器件的間距大致是1.27mm,1.27mm以上間距的元器件,不銹鋼板需要0.2mm厚,窄間距的則需要0.15-0.10mm厚,根據PCB上多數元器件的情況決定不銹鋼鋼板厚度。

4.印刷設備印刷機是將錫膏印刷到PCB樣板上的設備,它是對工藝和質量影響最大的設備。印刷機主要分為手動印刷機、半自動印刷機和全自動印刷機。這些印刷機有各種不同的特點和功能,根據不同的需求,使用不同的印刷機,以達到最優的質量。












5.印刷方式焊膏的印刷方式可分為接觸式和非接觸式印刷,網板與印制板之間存在間隙的印刷稱為非接觸式印刷,在機器設置時,這個距離是可調整的,一般間隙為0-1.27mm;而焊膏印刷沒有印刷間隙的印刷方式稱為接觸式印刷,接觸式印刷的網板垂直抬起可使印刷質量所受影響最小,它尤適合細艱巨的焊膏印刷。



6.印刷速度刮刀速度快有利于網板的回彈,但同時會阻礙焊膏向印制板焊盤上傳遞,而速度過慢會引起焊盤上所印焊膏的分辨率不良。另一方面刮刀的速度和焊膏的粘稠度有很大的關系,刮刀速度越慢,焊膏的粘稠度越大;同樣,刮刀速度越快,焊膏的粘稠度越小。

189 2743 2288

地 址:

深圳市寶安區沙井鎮鑫寶業工業區A棟

CopyRight © 深圳市博運發科技有限公司 版權所有 粵ICP備17020201號 網站地圖
