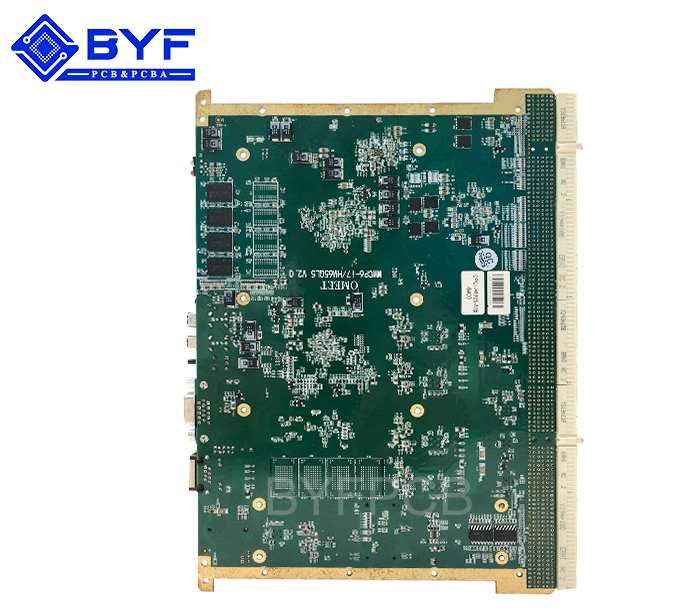

通訊主板6

產品分類:通訊SMT產品

型號:T06C16099

板材:聯茂IT180A,聯茂158A,生益S1000-2,生益S1141
板厚:1.6±0.16mm

尺寸:96mm*86mm

最小焊盤間距:0.25mm

最小焊盤大小:0.3mm

表面處理:沉金

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

隨著SMT貼片技術向微型化、高效化發展,各類常用元器件也越來越小。常用的貼片電阻貼片電感貼片電容在外形上也就變得難以區分。那么又該如何快速區分常用的SMT貼片元器件呢?下面就由靖邦科技的技術員為您介紹快速區分的方法。

  1. 貼片電感和貼片電容的區分:

  (1)看顏色(黑色)——一般黑色都是貼片電感。貼片電容只有勇于精密設備中的貼片鉭電容才是黑色的,其他普通貼片電容基本都不是黑色的。

  (2)看型號標碼——貼片電感以L開頭,貼片電容以C開頭。從外形是圓形初步判斷應為電感,測量兩端電阻為零點幾歐,則為電感。

  (3)檢測——貼片電感一般阻值小,更沒有“充放電”引發的萬用表指針來回偏轉現象。而貼片電容具有充放電現象。

  (4)看內部結構——找來相同的元器件可以剖開元器件看內部結構,具有線圈結構的為貼片電感。

2. 貼片電感和貼片電阻的區分:

  (1)根據外形判斷——電感的外形有多邊形狀,而電阻基本以長方形為主。當需要區分的元器件外形具有多邊形,特別是圓形時,一般認定為電感。

  (2)測量電阻數值——電感的電阻值比較小,電阻的電阻值相對大些。

3. 貼片電容和貼片電阻的區分:

  (1)看顏色——貼片電容多為灰色、青灰色、黃色,通常為比硬紙殼稍淺的黃色。有的貼片電容上沒有印字,主要是其經過高溫燒結而成,導致無法在其表面印字。

  (2)看標志——貼片電容在電路中的符號為“C”,貼片電阻的符號為“R”。

  (3)測量法——一般貼片電容的阻值很大,而貼片電阻相對較小。貼片電容具有充放電現象,而貼片電阻沒有。

只要熟悉各種元器件的功能及型號,就能很快的區分各種外形相似的元器件了。
